光学機器製造Optical Equipment

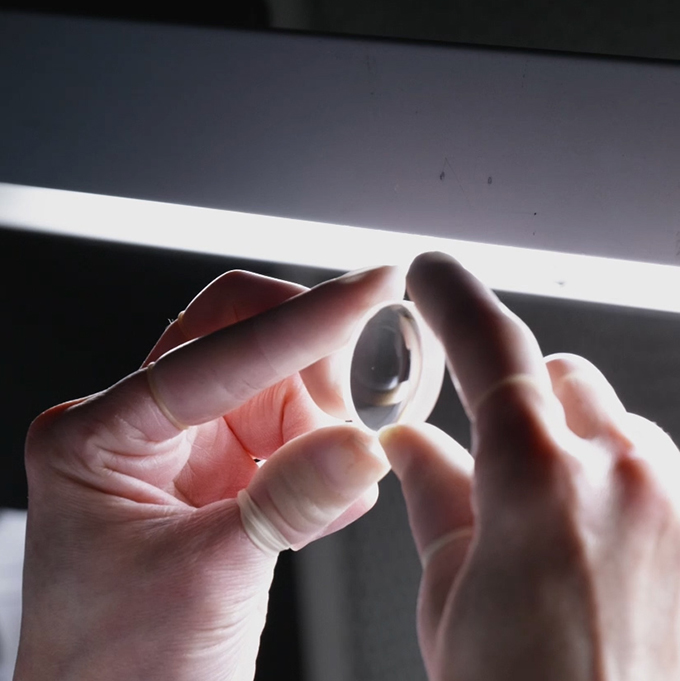

 治安維持や安全確保に威力を発揮するセキュリティカメラシステム。このシステムの心臓部ともいえるレンズの製造を、弊社光学事業部にて手がけています。私たち小泉製作所は、世界でもトップクラスのシェアを持つメーカーの協力工場として、30年以上に及ぶ実績を有しております。またレンズの研磨から組立・保守まで、一貫して自社で行っています。

 小泉製作所が製造しているのは、主にセキュリティ及びファクトリーオートメーション用光学レンズです。

 その他、電子回路製品の検査・セキュリティカメラ、近赤外線カメラ、食品安全性チェックカメラ、医療用途、半導体用途等、実に多様な分野で用いられています。

Process

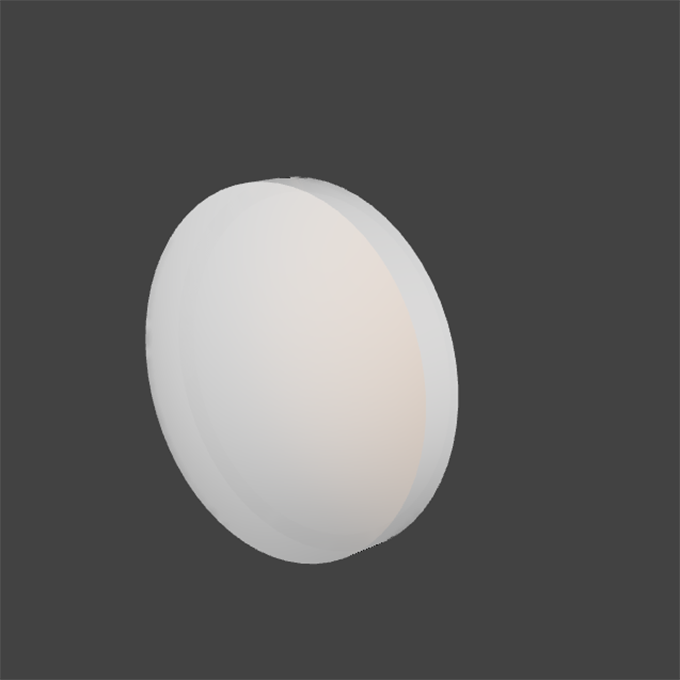

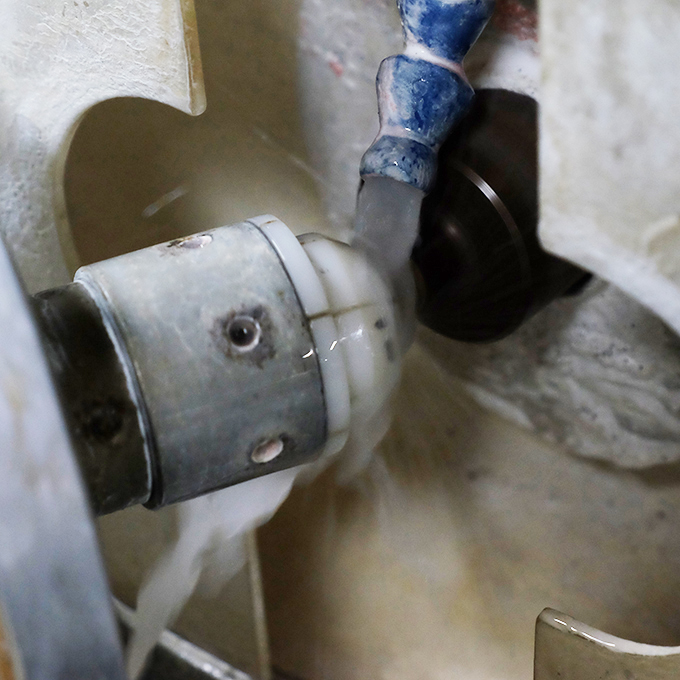

荒摺(球面研削)

硝材を削って一定の球面を付ける工程です。

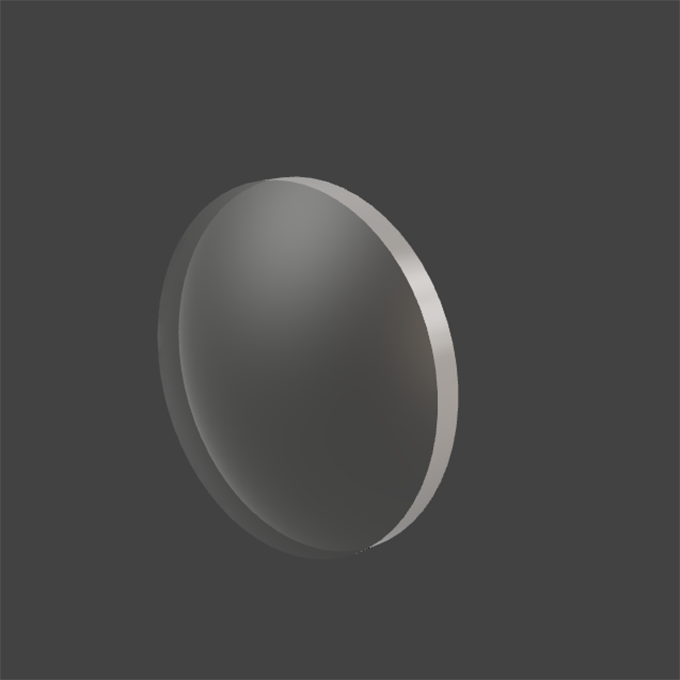

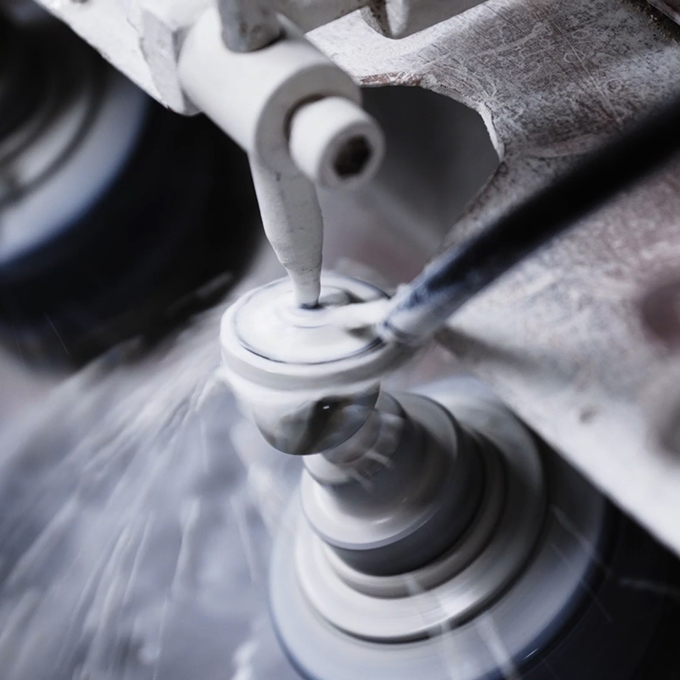

ペレット(精研削)

球面を削り滑らかにする工程です。表面粗さ・肉厚を厳しく管理しています。

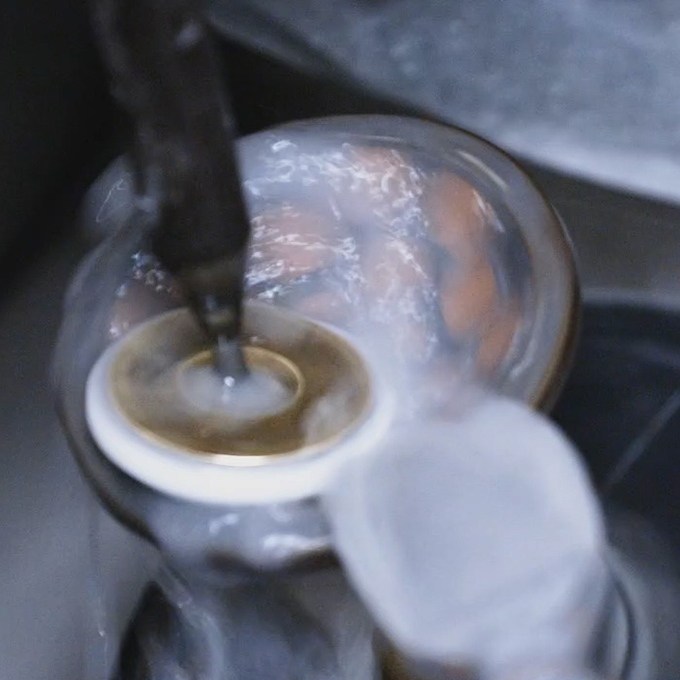

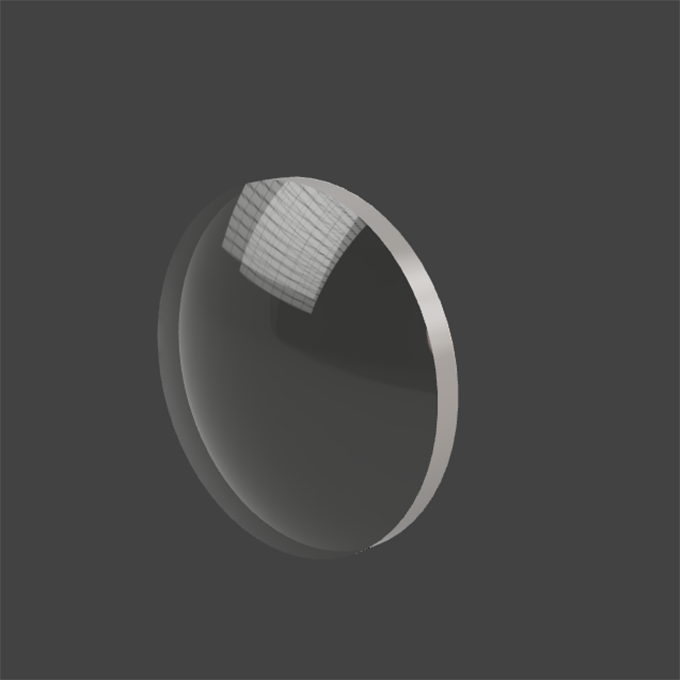

研磨

レンズ球面を磨く工程です。現在は主に1/4λ以上の精度で加工しています。

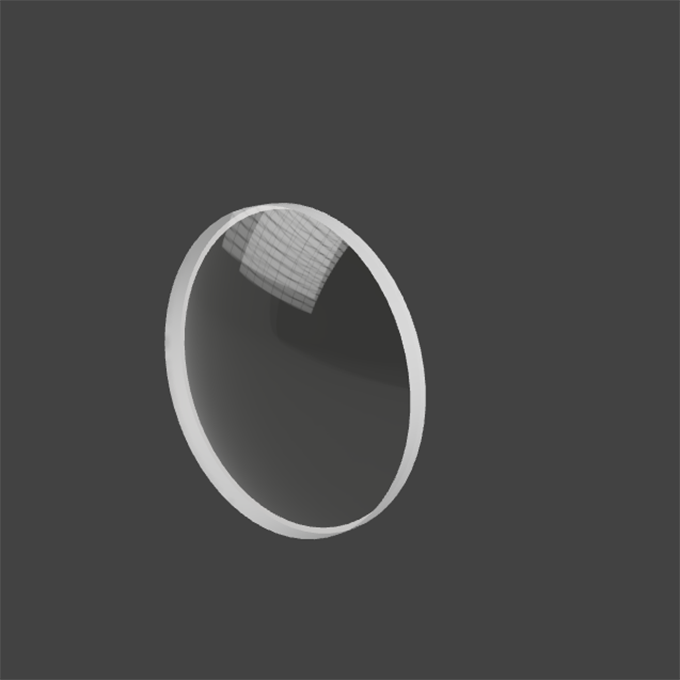

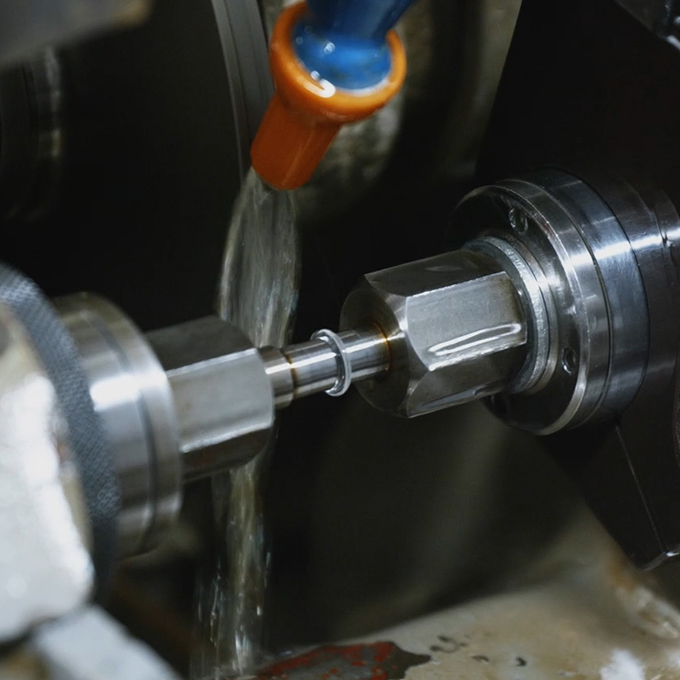

芯取

切削・磨きによって発生する偏心を外周切削により精度をよくする。

ベルクランプ方式で行っています。6ф~96фの丸目・平面・メニスカス等の加工などを行っています。

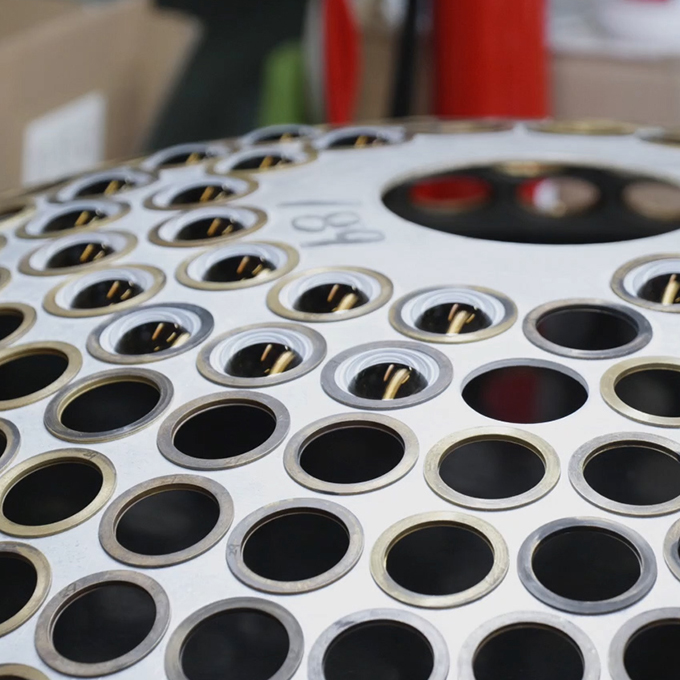

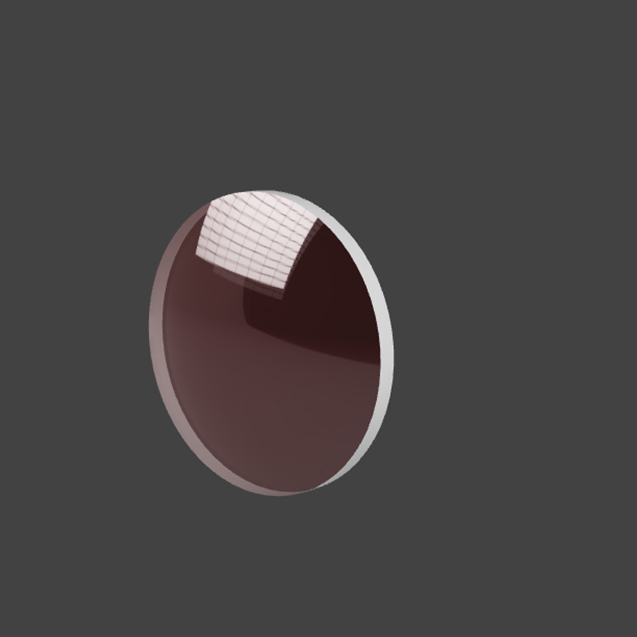

コーティング

レンズに真空蒸着(コート)させた化学物質によって、光の干渉により透過率を上げる。

単層膜・多層膜や軟硝材などもコートしております。コートのみの仕事も承ります。

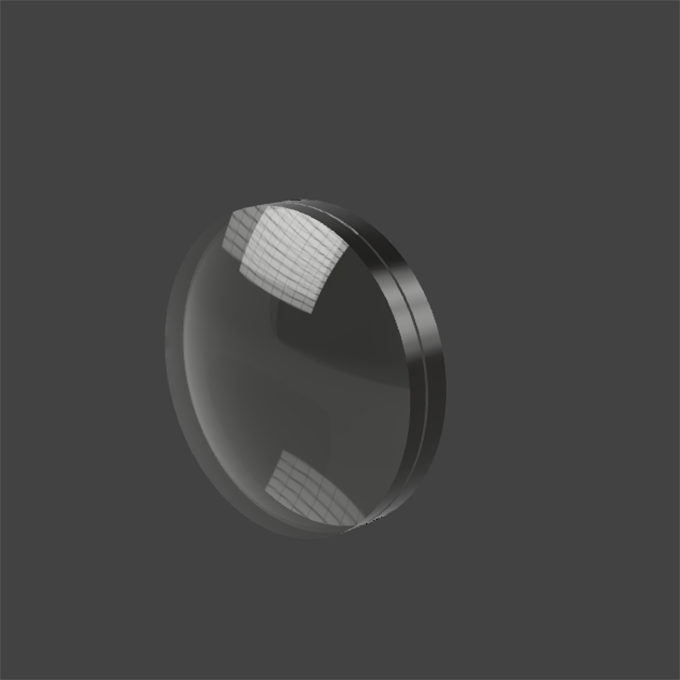

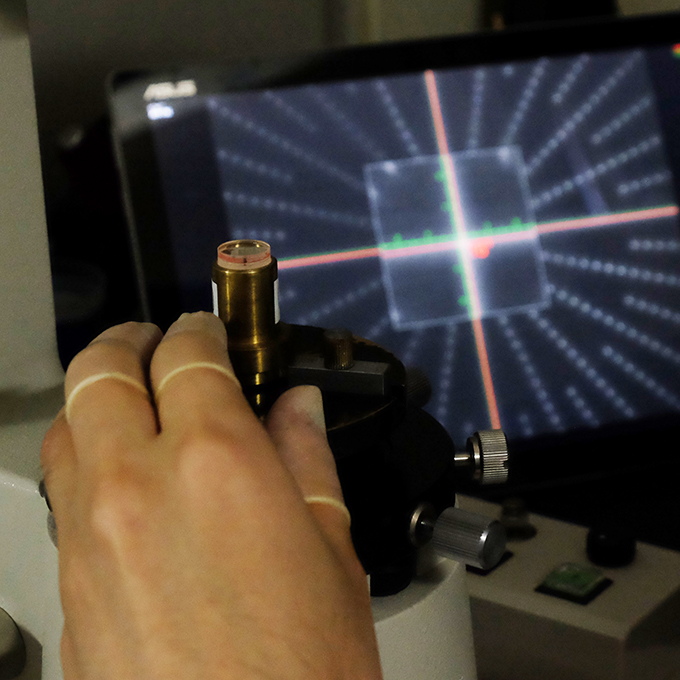

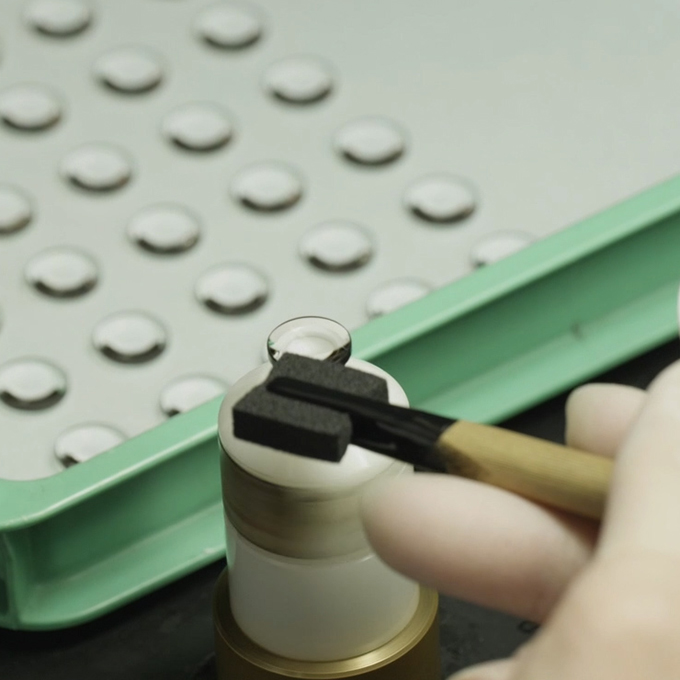

接合・墨塗

レンズを接着する事で像の収差を抑える・黒塗りでレンズ外周からの乱反射を防ぐ

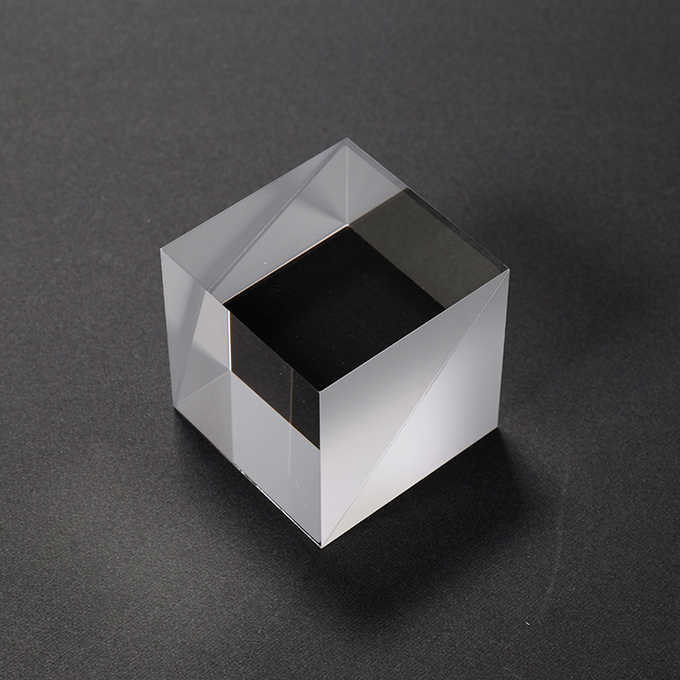

プリズム接合のみの依頼も承ります。

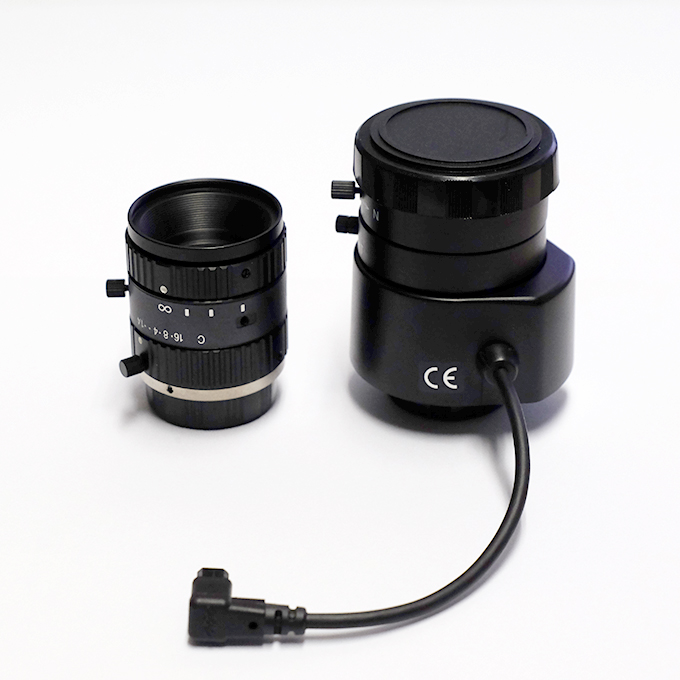

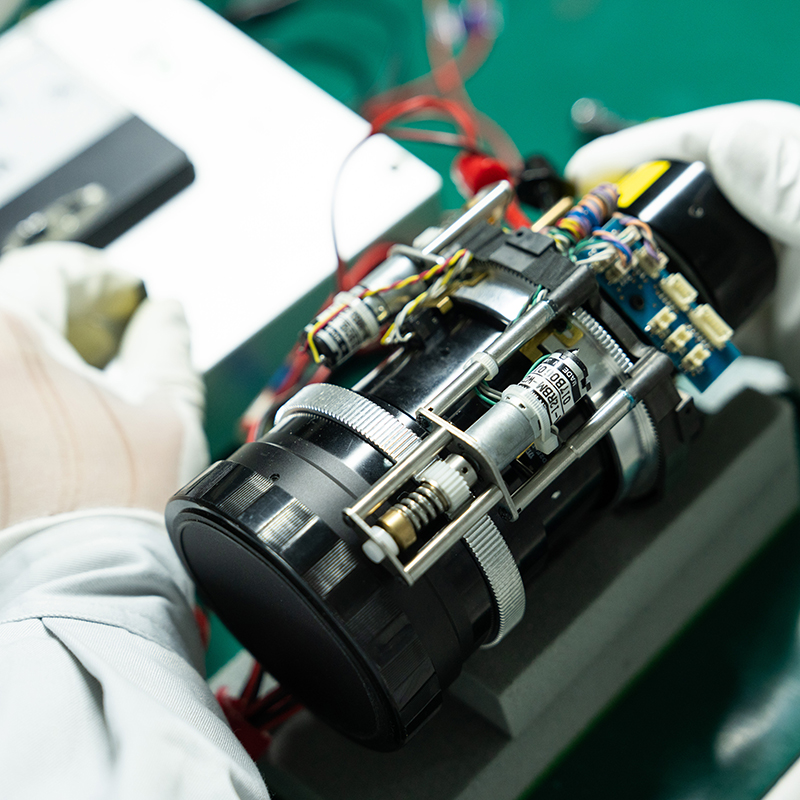

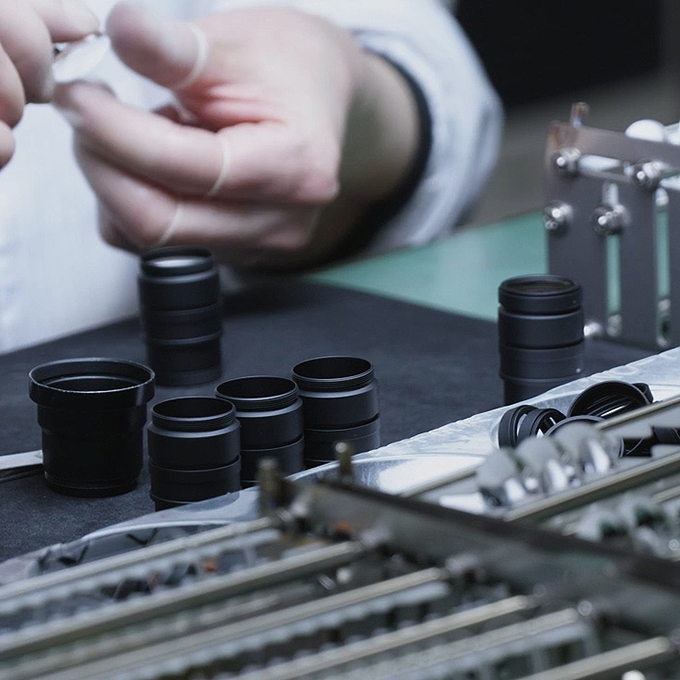

組立

鏡筒にレンズを入れ、電子部品や外装部品等と組み立て、光学性能を確認し完成となります。

一貫生産が可能なため高品質短納期が可能です。一部にて清浄度クラス1の作業範囲環境を導入予定です。

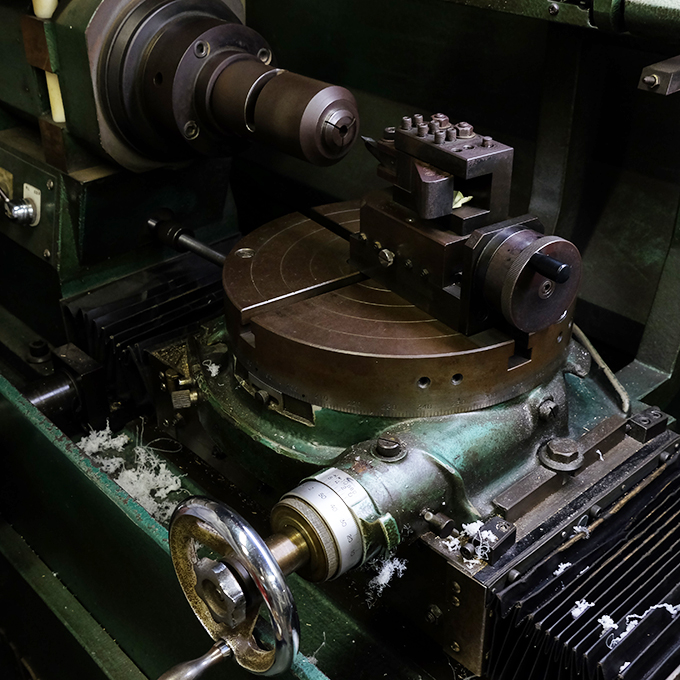

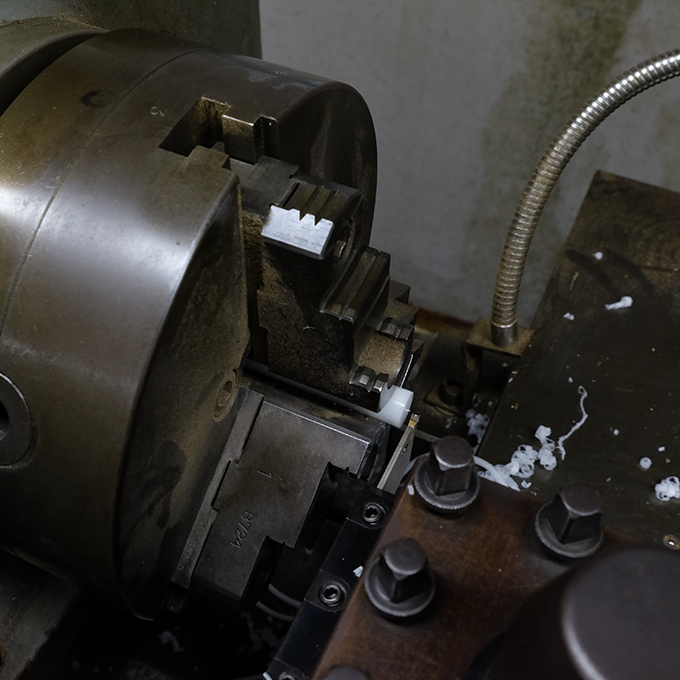

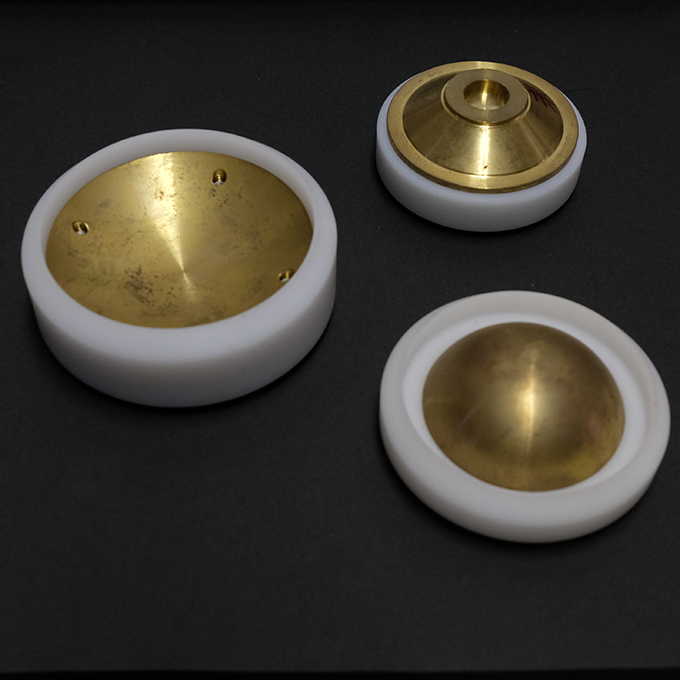

治具製作

社内の治具はもちろんの事、お客様からのご注文も承っております。草案からのものもマッチング次第で対応いたします。

主要機械一覧

  • 主要設備機械名
  • 形式能力
  • 台数
  • メーカー
  • CG
  • ф5-100mm
  • 計11
  • 共立精機・宇田川鉄工・紫光舎
  • 高速レンズ研磨機
  • 皿径180(楕円運動)
  • 2
  • 館野機械製作所
  • 半自動レンズ研磨機
  • 直線運動型
  • 30
  • 春近精密・共立精機など
  • 芯取機
  • ф5-100mm
  • 7
  • 湘南光学工業所・館野機械製作所
  • 真空蒸着機
  • ドームф650㎜
  • 3
  • 真空技研
  • UV硬化芯出機
  • 直線運動型
  • 2
  • パール光学・京立電機
  • 墨塗機
  • JISはめあい交差H6
  • 3
  • 自社開発
  • 自動洗浄機
  • 代替フロン乾燥17層など
  • 2
  • 日本冷機・ソニックフェロー
  • 投影機
  • 1/3インチ・1インチ
  • 5
  • パール光学

プラスチック成形Plastic

安定した「ものづくり」品質を求め

 安定した品質を目標として、創意工夫を重ねています。

 「お客様に喜んでいただける製品こそが、企業にとって最良の製品である」という信念のもと、さらなる品質改善・向上を図ってまいります。

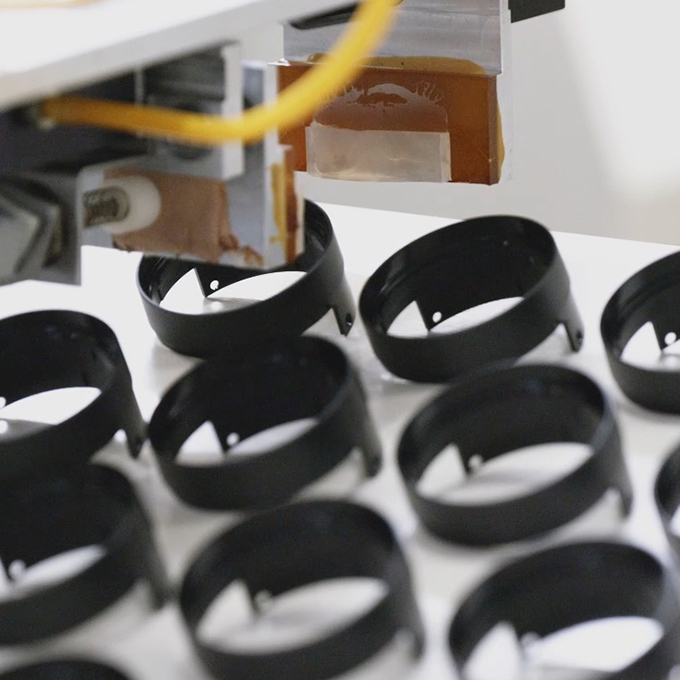

 金型をお預かりしてプラスチック成型製造も承っております。

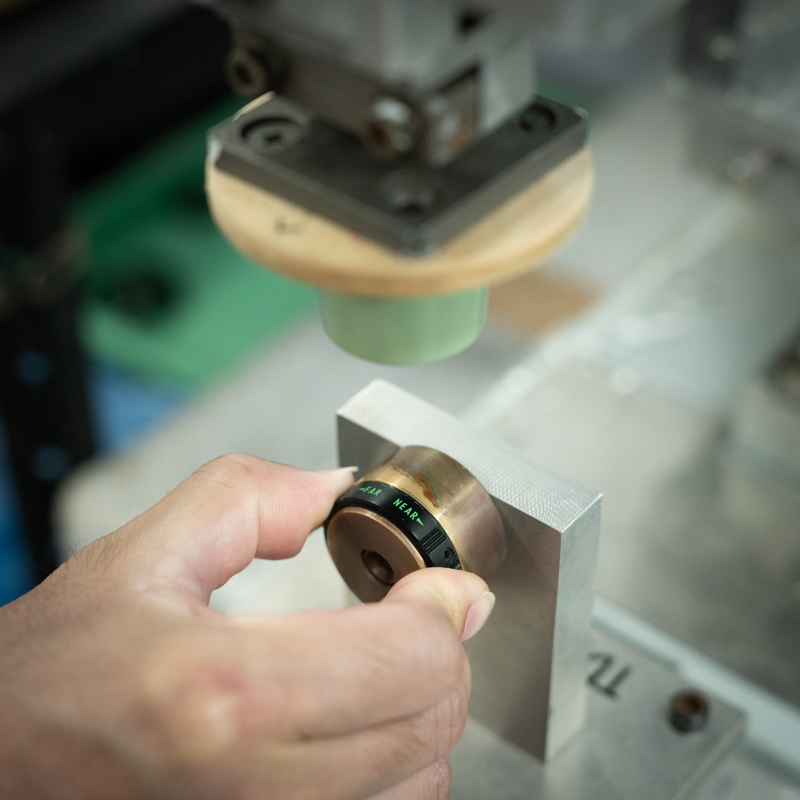

印刷・タップ加工などの追加工も自社にて行っております。

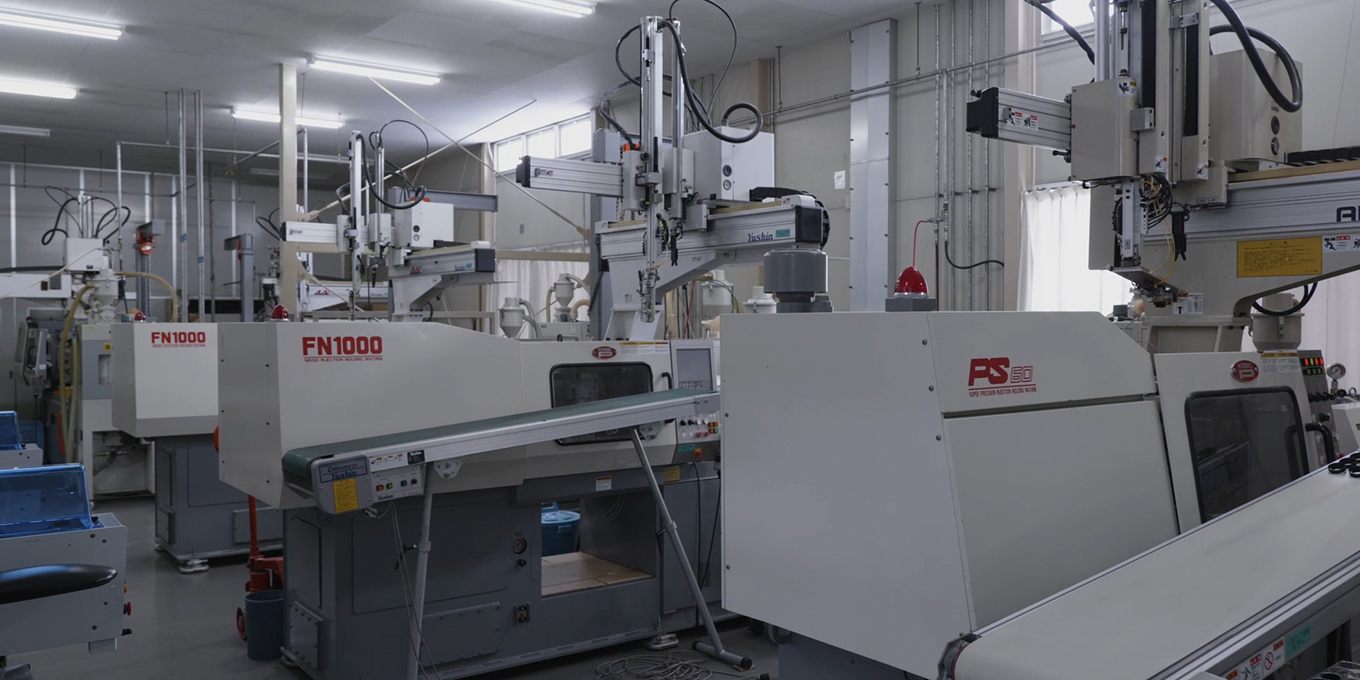

成形機器

主要機械一覧

  • 主要設備機械名
  • 形式能力
  • 台数
  • メーカー
  • 射出成形機
  • 80t・110t
  • 各1台
  • 日精樹脂工業
